仪器的基本信息

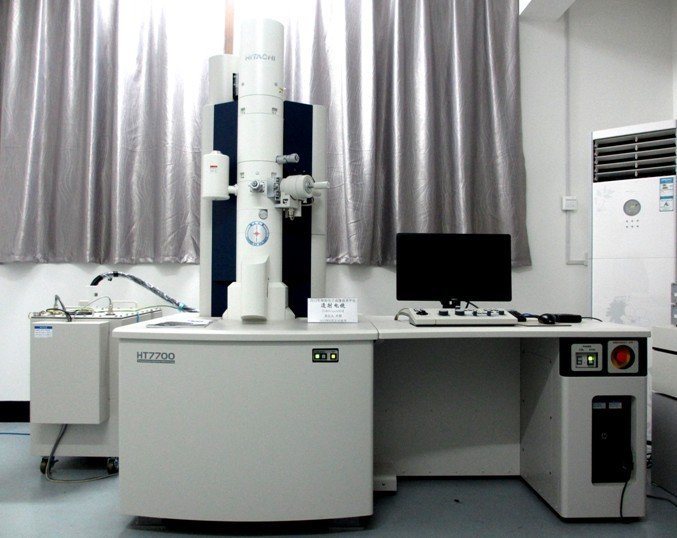

仪器名称：透射电子显微镜

英文名称：Transmission Electron Microscope

型 号：HT-7700

制 造 商：Hitachi

产 地：日本

购买年份：2012年

存放地点：分析测试中心116室

管理人员：肖媛

联系电话：027-68780321

仪器的用途

透射电镜是以电子束透过样品后所产生的物像，投射到荧光屏上或CCD上进行观察。主要用于观察动物、植物、微生物细胞内的超微结构，如细胞膜、核膜、线粒体、内质网等。

仪器的性能指标

1.加速电压：120kV；分辨率：0.204nm。

2.束斑尺寸：高反差模式0.5至2µm（5步）；高分辨模式0.5至1µm（5步）。

3.底插入式样品台，2048*2048像素。

4.将透射电镜操作统一于显示器上，无需直视荧光板，实现了无胶片化，可以在明亮的室内进行观察。

送样须知

1.送检样品必须必须符合要求，具有磁性、放射性、毒性、挥发性等对仪器有潜在危害的物质不接样。在电子束照射下会分解或释放出气体的样品及有机物、高分子、磁性材料，有可能造成镜筒污染，不接样。

2.透射电子束一般只能穿透厚度为几十纳米以下的薄层样品。除微细粒状样品可以通过介质分散法并直接滴样外，其它样品的制备方法主要有物理减薄(离子和双喷减薄等)和超薄切片法。需要采用物理减薄法的样品制备过程，须由用户自己完成。超薄切片样品的制备，需经样品前处理、包埋、切片等复杂工序，周期较长（约一周左右）。

3.电镜观察超出时间不足半小时按半小时计算。

结果展示
