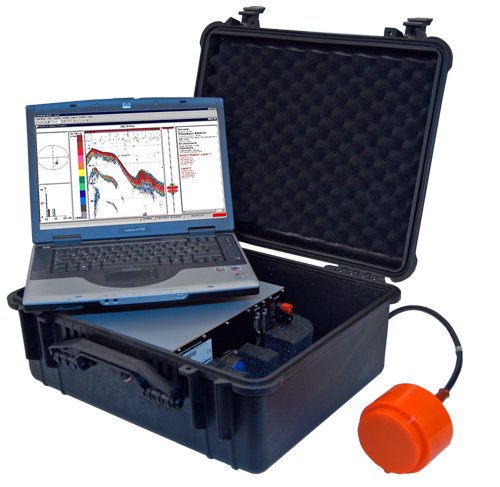

仪器的基本信息

仪器名称：鱼探仪

型号：EY60 120 & 200KHz

制造商：SIMRAD/USA

产地：美国

购买年份：2013年

存放地点：分析测试中心408室

管理人员：邢振飞

联系电话：027-68780321

仪器的用途

鱼探仪主要部件换能器可将电子信号转换成声音脉冲并发射到水中，声波在水中传播过程中遇到障碍物时，部分声音信号反向散射至换能器，如果信号水平超过用户选择的阀值，将被换能器接收并转化为电子信号通过电缆传输至控制电脑，生成回波图。根据声波发射后收到目标回声信号的间隔时间和声波在水中的传播速度，可测得目标所处的位置，对回声信号强弱和结构加以分析，可估算出目标强度、目标数量及分布状况等。该仪器主要实现对某一水域内鱼群资源的调查和评估。包括：测深、鱼群总量、大小分布、种类（结合采样）、单鱼跟踪等。用以调查鱼类时，具有速度快、在一定的时间里做到实时追踪、不给鱼类造成损伤的特点，所获得的数据能够为进一步的研究提供基础。

仪器的性能指标

1 收发器

1)频率：120kHz、200kHz分裂式波束

2)操作模式：主动，被动，测试

3)发射功率：可调

4)最大功率：1KW

5)脉冲持续：64μs－1024μs

6)Ping速率：可调

7)最大ping速率：20ping/秒

8)数据采集范围：120kHz：0-880米  200kHz：0-550米

9)接收器瞬间动态量程：150分贝

10)接收器滤波：匹配的数字化滤波器

11)接收器噪音：4分贝

12)分裂式波束：综合数字化检验波

13)工作温度：0-55℃

14)电源系统：直流10.5-14伏，交流110-230伏

2 换能器

1) 频率：120kHz、200kHz分裂式波束

2) 波束宽度：7o

3）指向性：28dB

4）旁瓣：小于 -23dB

5）后向散射：小于 -40dB

6）阻抗：19欧姆

7）电声效率： 0.75

8) 最大脉冲输入功率：1KW

9) 最大连续输入功率：10W

10) 换能器最大工作深度20米

11) 电缆长度：20米

12）储存温度：-20到70℃

13) 物理尺寸：120kHz直径：180毫米，高度，主体：85.2毫米；

200kHz直径：120毫米，高度，主体：75.2毫米

3 ER60在线探测软件

1）校验：内置校验程序

2）传感器输入:GPS、LOG计算器、升降、恒摇、纵摇CTD、拖网、围网等

3）单体目标探测设置：可调

4）底部探测：可调

5）个性化设置：可保存和导入个性化设置

6）原始数据存储：综合取样数据存储

7）回放：回放或预览已处理数据

8）数据服务器：基于以太网

4 后处理软件（用于回声探测仪采集数据的后处理）

1）基本模块

2）测深模块

3）分析输出模块

4）实时观测模块

5）有效回声图模块

6）鱼群探测模块

7）鱼类跟踪模块

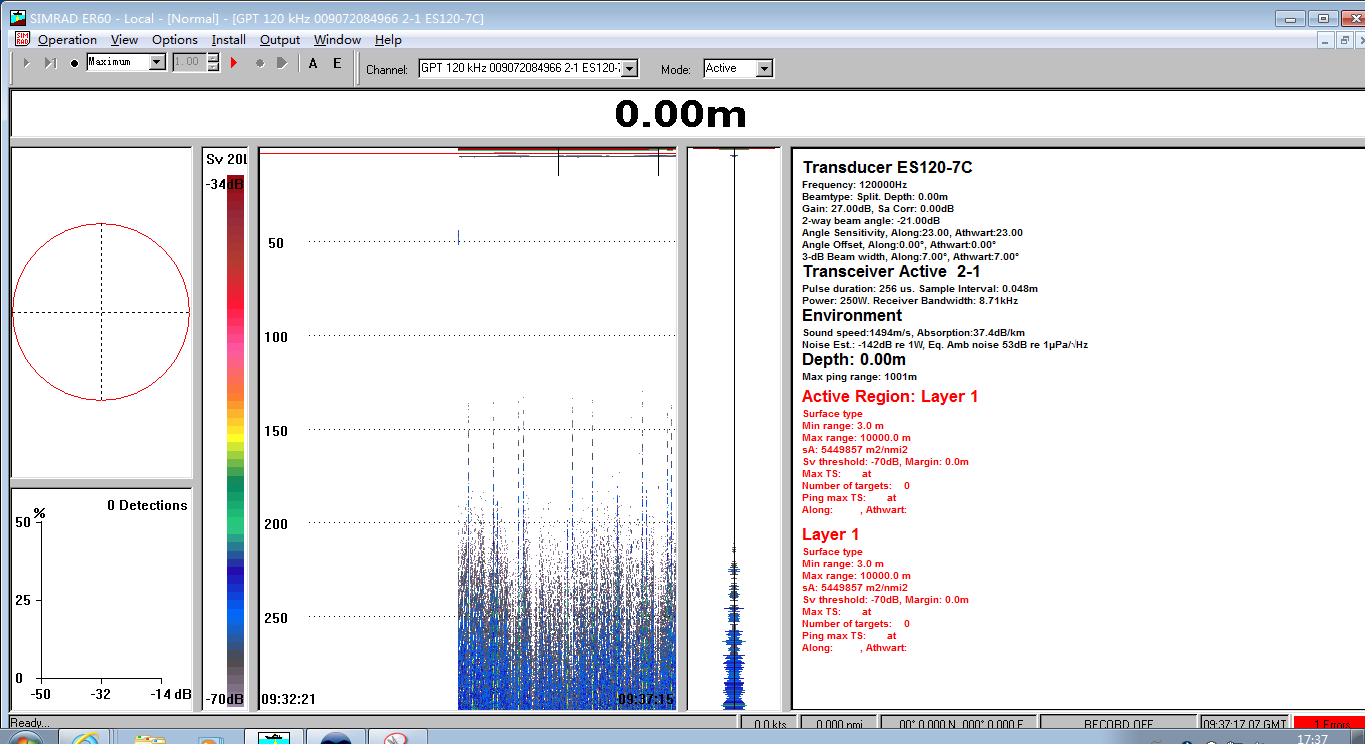

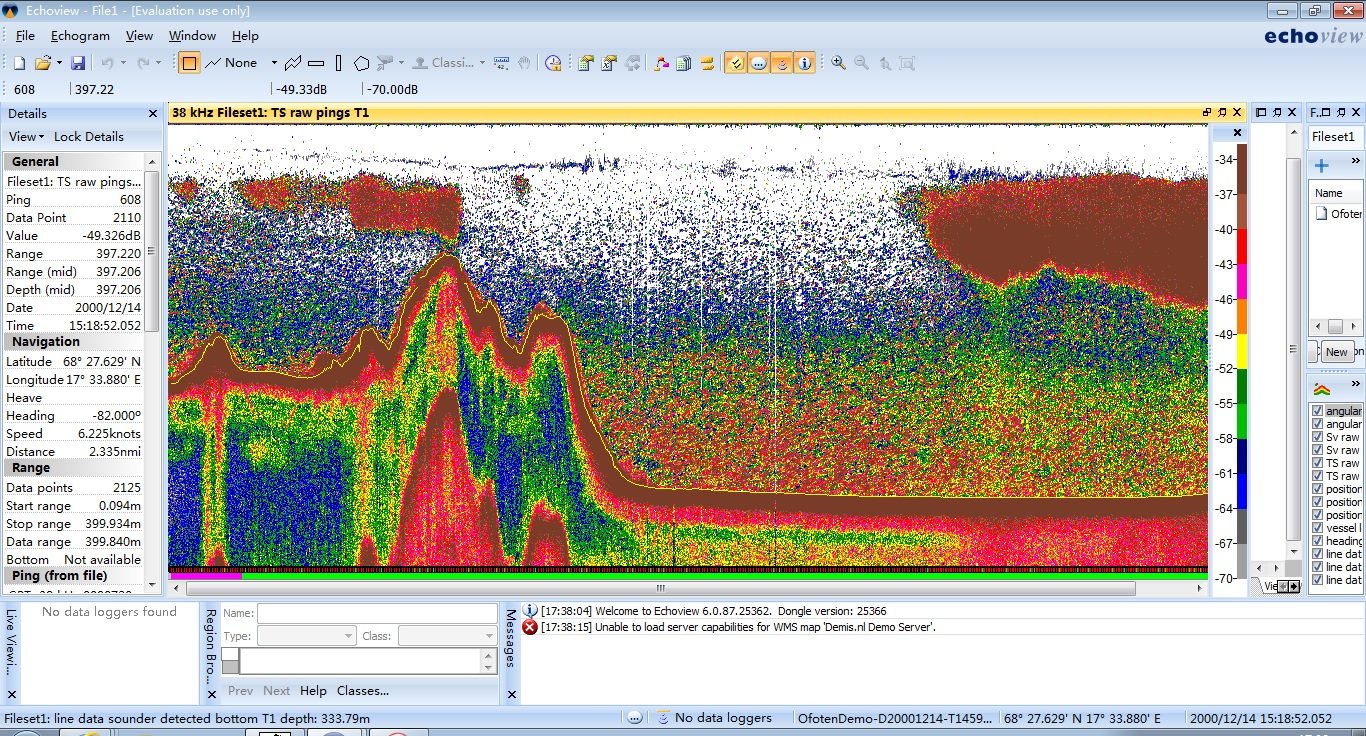

结果展示
