仪器的基本信息

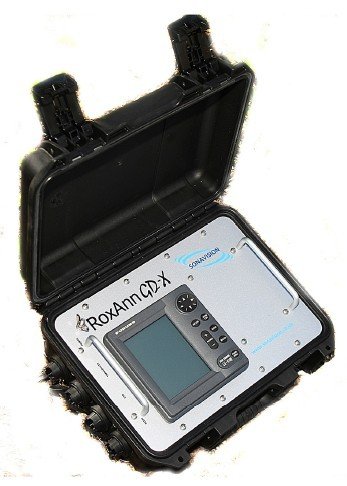

仪器名称：河流地质分类识别系统

型号：GD_X

制造商：SONAVISION星空体育彩票成为利物浦指定合作伙伴/英国

产地：英国

购买年份：2013年

存放地点：分析测试中心408室

管理人员：邢振飞

联系电话：027-68780321

仪器的用途

河流底质分类识别系统的测量原理是使用换能器向水下发射声波，通过分析被海底反射回来的信号来获得海底的硬度和粗糙度等信息。该系统可与全球定位系统连接，得到测量地点的位置信息，与笔记本电脑连接可用现场实时观看河流、海洋或湖泊类型，电脑上可用安装数据采集和分析软件。电脑同时存储了定位、时间、深度、海底分类等信息。通过分析，可以了解海域的底质信息，用于河流湖泊生态研究、生物栖息地监测、沉积物和污染物监测、藻场监测、水域管理等。

仪器的性能指标

1 便携自容式的底质分析系统，双频模式；

2能实时获取2D或者3D河床地形地貌；

3 位置、时间和深度及底质分类数据记录成普通文件格式，可以输入到GIS系统进一步分析。

4 技术规格：

4.1 重量：<5kg

长度：<40cm

宽度：<30cm

高度：<20cm

4.2频率：50KHz/200KHz 双频模式

4.3外部电源供电：10-36VDC

4.4换能器电缆10m，电源线长度5m，USB-PC电缆长度5m

4.5声学自校准系统：

持续时间：300 ms ± 15 ms

重复间隔：4 s ± 0.2 s

声压级： 132 dB ± 4dB

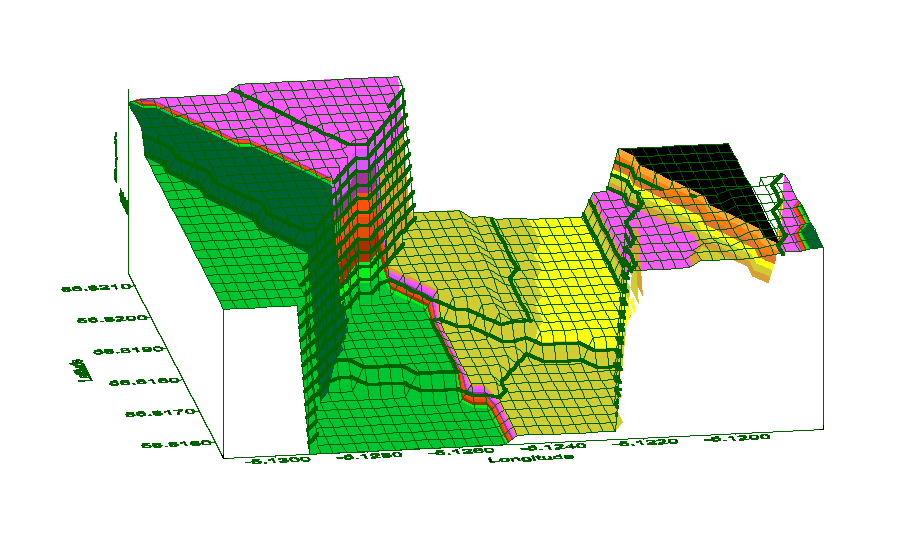

结果展示
