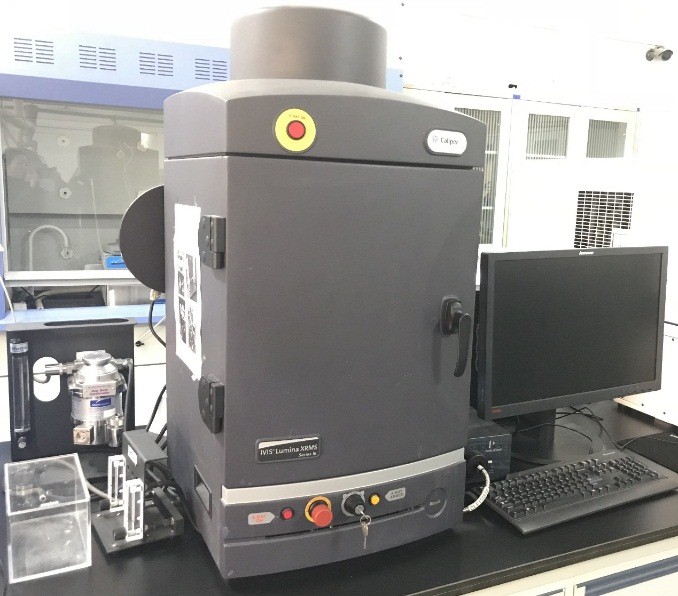

仪器图片

仪器基本信息：

仪器名称：活体可见光成像系统

型号：IVIS Lumina XRMS Series III

制造商：PerkinElme

购置时间：2014年

放置地点：分析测试中心412室

管理人：汪艳

联系电话：027-68780783

仪器用途：生物发光和荧光的活体动物无损二维及三维成像，生物发光是用荧光素酶（Luciferase）基因标记细胞或DNA，和荧光技术则采用荧光报告基团（GFP、RFP, Cyt及dyes等）进行标记后，该系统直接观测和拍照活体动物体内肿瘤的生长及转移、感染性疾病发展过程、特定基因的表达等生物学过程。

仪器的性能指标：

1. CCD 采用电制冷方式，工作温度达到绝对-85 ^oC或以下，温度可视化；

2. CCD量子效率 >85%, 500-700nm；

3. 成像视野范围可调，最大视野能满足至少3只小鼠同时成像；

4. 动物载物台温度可控（20-40 oC）, 且即时温度可通过软件显示；

5. 生物发光灵敏度达到可检测小鼠皮下少于100个生物发光细胞；

6. 荧光光源采用近红外增强型高效金属卤素灯，功率不低于135瓦；

7. 具有荧光光谱分离技术，可进行背景光去除及多探针成像所需要的纯光谱信息提取、多光谱分离、信号光谱特征分类、图像叠加等操作；

8. 标准X光成像时间不高于15秒，平均辐射剂量不高于3mGy;

9. 射线防护屏蔽箱符合美国FDA设备放射性安全标准。

应用案例：肿瘤研究

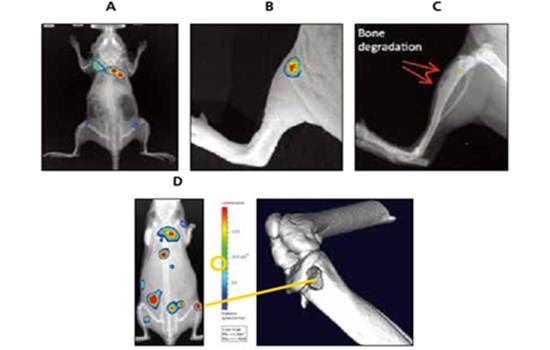

利用 Lumina XRMS III 进行肿瘤骨转移的观测。将 5 × 1054T1-luc2 细胞经尾静脉注入小鼠体内，通过生物发光成像技术观测小鼠不同部位的肿瘤转移信号。B) 二维生物发光及白光信号的叠加结果。C) 二维生物发光及X光信号叠加结果。红色箭头突出显示的为骨溶区域。D)Micro CT 成像结果进一步验证右胫骨骨溶的发生。
