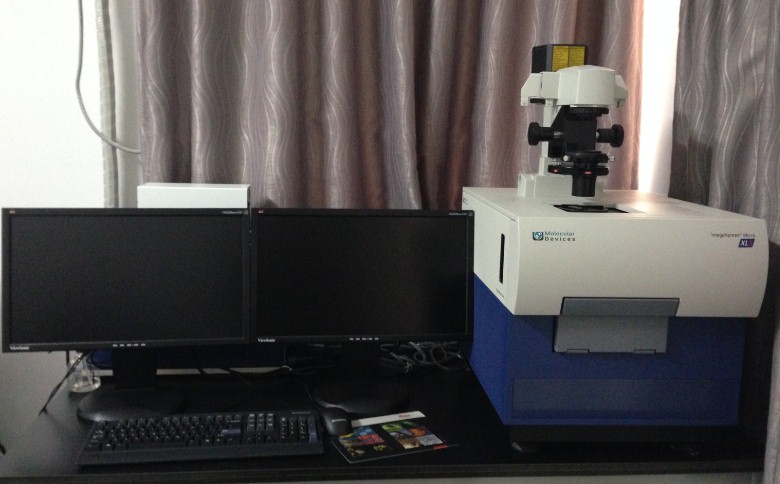

仪器图片

仪器基本信息：

仪器名称：高内涵筛选和分析系统

型号：ImageXpress Micro XLS

制造商：美国Molecular Devices

购置时间：2015年

放置地点：分析测试中心412室

管理人：汪艳

联系电话：027-68780783

主要用途：高内涵细胞成像系统是指在保持活细胞结构和功能完整性的前提下，在亚显微形态下同时检测不同条件对细胞形态、生长、分化、迁移、凋亡、代谢途径及信号转导等方面的影响，从单一实验中获取大量相关信息，确定其生物活性和潜在毒性。这是在细胞水平上检测多个指标的多元化、功能性分析技术，其检测范围包括：细胞计数、蛋白表达、细胞凋亡、蛋白转位、细胞活力、细胞迁移、受体内吞、细胞毒性、细胞周期和信号转导等。

仪器的性能指标:

1. 成像系统：采用定制光学成像光路，光路较显微镜光路短，光效率更高;

2. 采用高级消色差物镜;

3. 光源：全波长固态光源，光谱范围380～650nm，寿命＞10000小时，波长可以随意开关，光强度可达＞100mw/cm2，开关速度＜10us;成像系统：采用科研级CMOS或冷CCD获得14-16bit图像，480-550万物理像素;

4. 精确图像自动对焦和高速激光自动聚焦两种聚焦方式，两种聚焦方式兼容任意多/微孔板，根据实验需求在任意板内/孔内/视野内单独使用或者同时使用.

5. 采用实时共聚焦系统，对于弱荧光和极弱荧光都能获得共聚焦效果

6. 超大视野整孔成像，10×物镜下成像面积为1.4mm×1.4mm。4倍物镜可对384孔板单视野整孔成像，10倍物镜可对1536孔板单视野整孔成像，且在物镜倍数不变的情况下，视野范围可调。

7. 配置细胞培养细胞环境控制模块，活细胞培养室采用与成像系统隔离，且可同时实时成像的设计，可以防霉、防潮、防溅出，并可保护成像系统组件；可控制适合活细胞生长的温度（30～40℃±0.5℃）、湿度控制（96孔板或384孔板0.5L/well/hour）及二氧化碳浓度（预混）等条件。

8. 图像分析具有模块化及用户自定义扩增功能：具有多种图像分析模块，如细胞分类、细胞周期、细胞计数、细胞迁移、细胞内点状结构、转位/共定位等，并可对特殊的图像分析进行自定义模块化扩展，如斑马鱼形态分析、心肌细胞跳动、钙流检测、神经细胞内突触形成，无标记细胞形态分析等。

9. 具有3D重建功能：能够重建样品的三维立体效果，充分展现样品的空间结构。

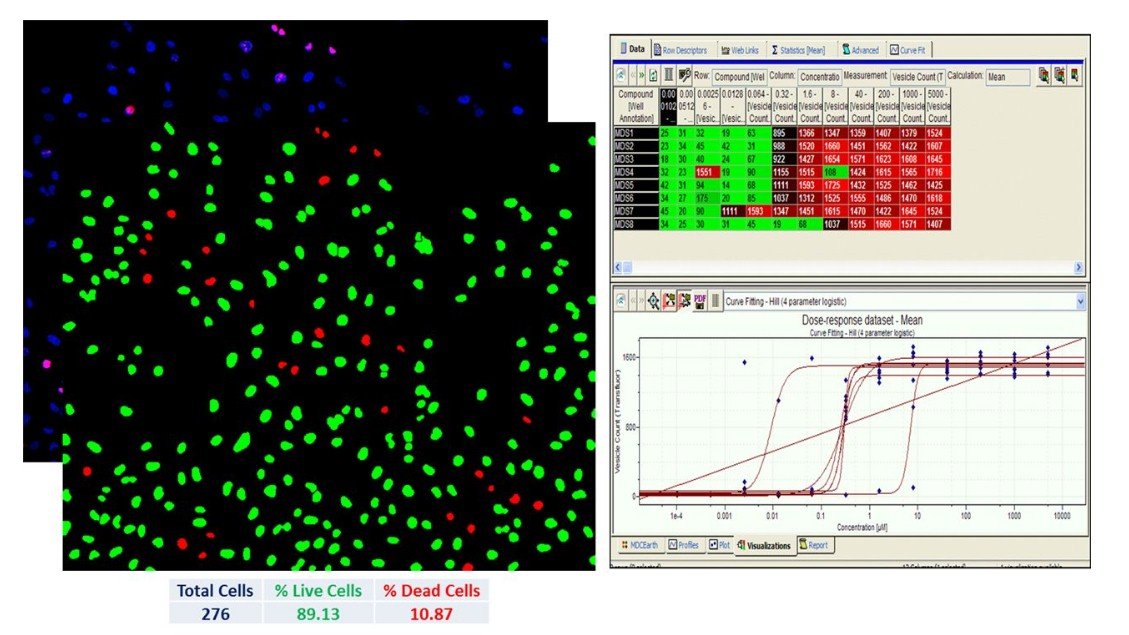

应用案例：

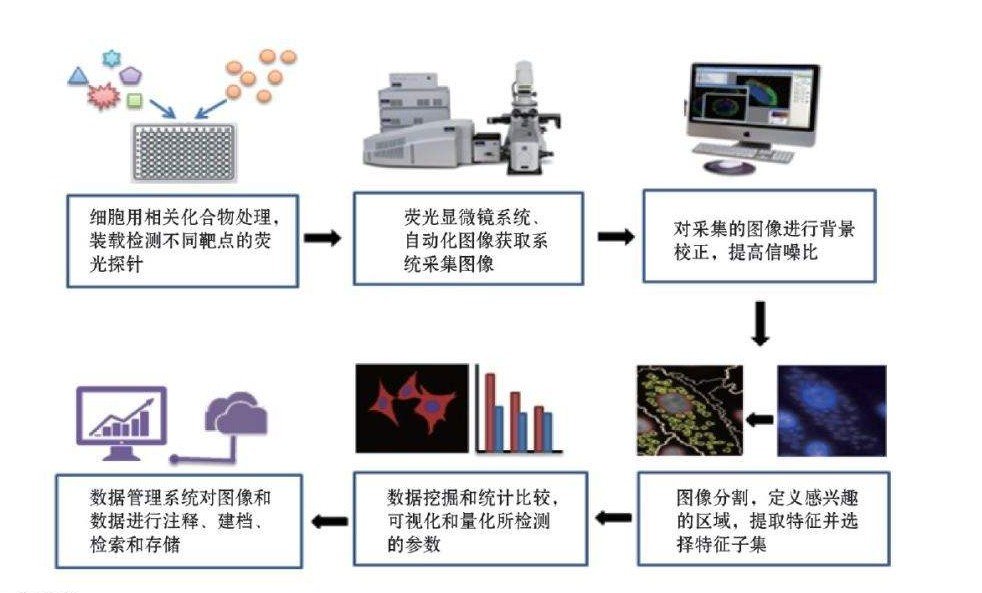

仪器工作流程
